PIRAMIDO Q 65

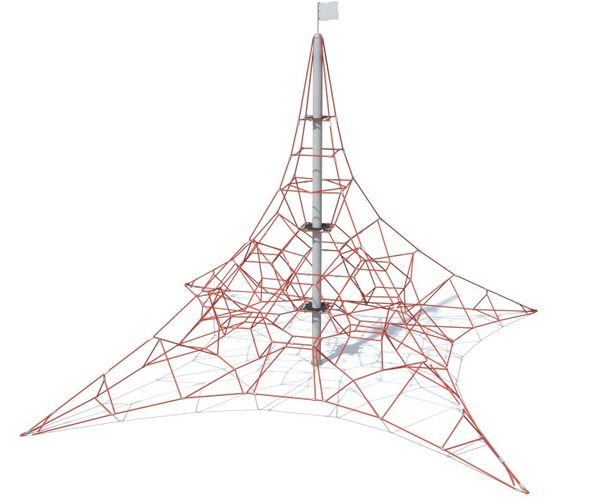

PIRAMIDO Q 65 er en klatrepyramide med sentral mast som er montert på en spesialdesignet monteringsplate festet til fundamentblokker i betong. Masten støpes ikke ned i bakken, men festes sikkert til fundamentet via monteringsplaten. Konstruksjonen består også av tre plattformer og fire barduner som gir stabilitet og trygg bruk.
Pyramiden er beregnet for installasjon på et fallunderlag med minimum 40 cm sand som sluttdekke. For økt sikkerhet er alle tau laget av slitesterk polyester med en tykkelse på 20 mm. Konstruksjonstauene er laget i ett sammenhengende stykke uten skjøter eller koblinger, og går fra forankringen gjennom toppen av masten til motsatt forankringspunkt. Dette gir høy styrke og stabilitet.
Tauene i nettverket er koblet sammen i krysningspunktene ved hjelp av fabrikkpressede aluminiumskuler som ikke krever skruer. Dette hindrer svekkelse av tauene og reduserer risikoen for skader på brukerne. Plastkoblinger eller metallflettinger brukes ikke i konstruksjonen.
For ekstra sikkerhet er pyramiden utstyrt med sikre taustrammere ved hvert ankerpunkt, samt ekstra sikkerhetstau som fungerer som beskyttelse dersom et konstruksjonstau skulle bli skadet eller kuttet.
Produktet inkluderer
1 konstruksjonsmast med diameter 165,1 mm avsluttet med toppplugg med øyefester for sammenfletting av konstruksjonstau
1 monteringsplate som masten plasseres på (masten skal ikke støpes ned i bakken)
Flerretningstau-nett der både konstruksjonstau og indre nett er laget av polyester med tykkelse 20 mm
Konstruksjonstau som går i ett sammenhengende stykke fra anker gjennom mastetoppen til motsatt anker
Tau som er sammenflettet under mastens toppplugg for sikker innfesting
Tauforbindelser i form av fabrikkpressede aluminiumskuler uten bruk av skruer
3 fleksible plattformer i svart farge laget av 3-lags gummi-tekstilmateriale med tykkelse 10 mm og hull for masten
Sikre taustrammere som kobler konstruksjonstauene til forankringene og gjør det mulig å justere tauets spenning
Dekorativt flagg på 500 mm montert på toppen av masten
Fundamentankre med ekstra sikkerhetstau som gir ekstra beskyttelse dersom et konstruksjonstau skulle bli skadet
1 monteringsplate som masten plasseres på (masten skal ikke støpes ned i bakken)
Flerretningstau-nett der både konstruksjonstau og indre nett er laget av polyester med tykkelse 20 mm
Konstruksjonstau som går i ett sammenhengende stykke fra anker gjennom mastetoppen til motsatt anker
Tau som er sammenflettet under mastens toppplugg for sikker innfesting
Tauforbindelser i form av fabrikkpressede aluminiumskuler uten bruk av skruer
3 fleksible plattformer i svart farge laget av 3-lags gummi-tekstilmateriale med tykkelse 10 mm og hull for masten
Sikre taustrammere som kobler konstruksjonstauene til forankringene og gjør det mulig å justere tauets spenning
Dekorativt flagg på 500 mm montert på toppen av masten
Fundamentankre med ekstra sikkerhetstau som gir ekstra beskyttelse dersom et konstruksjonstau skulle bli skadet
Alle fundamenter plasseres utenfor pyramiden og ikke inne i klatreområdet.
Tau kan leveres i 6 ulike farger.
Alle bilder er kun til illustrasjon, og det faktiske produktet kan avvike noe fra illustrasjonene.
Omtaler
Produktdetaljer
Produktmål (L x B x H)
7,7 x 7,7 x 6,50 m
7,7 x 7,7 x 6,50 m
Flagghøyde
0,5 m
0,5 m

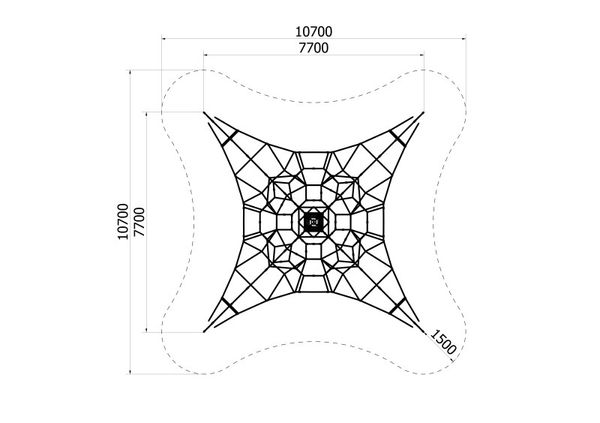

Sikkerhetsområde
10,7 x 10,7 m
10,7 x 10,7 m

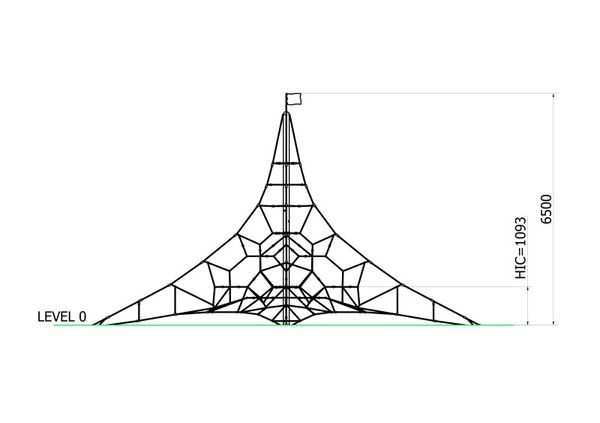

Maksimal fallhøyde
1,09 m
1,09 m
Taudiameter
20 mm (gjelder både konstruksjonstau og interne tau)
20 mm (gjelder både konstruksjonstau og interne tau)
Konstruksjonsmast
Diameter Ø165,1 mm
Veggtykkelse 4,85 mm
Diameter Ø165,1 mm
Veggtykkelse 4,85 mm
Materialer
Beskrivelse
PIRAMIDO Q 65 er en stor og sikker klatrepyramide designet for lek og fysisk aktivitet for opptil 48 barn samtidig. Pyramiden har en sentralmast som står på en spesialmontert plate festet til fundamenterte betongblokker (mast skal ikke støpes i bakken) og består av tre fleksible plattformer samt fire justerbare støttevaier. Den er utviklet for installasjon på minst 40 cm sandlag som sluttdekke.
Alle konstruksjons- og interne tau har en diameter på 20 mm og er laget av UV-bestandig og flammehemmende forsterket polyester med en kjerne og seks forsterkede tråder. Tauene er sikret med fabrikkpresste aluminiumsballer der tauene krysser hverandre, uten bruk av skruer eller plastdeler, noe som eliminerer risiko for svekkelse eller skade. Tauene går som ett stykke fra anker til anker og flettes under mastens toppplugg for trygg feste.
Mast
Masten er laget av korrosjonsbeskyttet stålrør med pulverlakkering (tilgjengelig i 10 farger). Diameter: 165,1 mm, veggtykkelse: 4,85 mm. Mastene skal ikke støpes i bakken av statiske årsaker og avsluttes med en toppplugg med øyler for innfletting av konstruksjonstau.
Plattform og sikkerhet
Tre fleksible plattformer i svart farge med hull for masten er laget av 3-lags gummi-tekstilmateriale (10 mm tykkelse) og festes til tauene med aluminiumsforbindere. Tauene er tilknyttet fundamentene med justerbare spennskruer, og ekstra sikkerhetstau beskytter mot brudd eller kutting.
Tilbehør
Dekorativt flagg på 50 cm i HDPE med galvanisert stålkonstruksjon på toppen av masten.
Farger og tilpasning
Rope kan produseres i 6 forskjellige farger, og masten kan velges i 10 forskjellige pulverlakkerte farger.
Sikkerhet og vedlikehold
Alle materialer er valgt med tanke på sikkerhet, holdbarhet og fargebestandighet. Produktet er sertifisert i henhold til EN 1176, og dimensjonelle avvik på ±5 % kan forekomme.
